Цель:
- Познакомить с видами соединений;
- Дать представление об изображении и обозначении резьбы в чертеже;
- Содействовать в подготовке учащихся к восприятию нового материала;
- Воспитание аккуратности в работе.
Методы: Беседа, объяснение, демонстрация, самостоятельная работа.
Оборудование: Учебник, проектор, чертежные инструменты.
Структура урока
- Орг. момент – 2-5 мин.
- Проверка д/з – 5 ми.
- Новый материал(упражнение для закрепления) – 20-25 мин.
- Заключительная часть – 5 мин.
Ход урока
Орг. момент.
Приветствие. Проверка д/з. Объявление темы урока и объяснение нового материала.
СОЕДИНЕНИЕ ДЕТАЛЕЙ
С развитием человека развивался и мир окружающий его: совершенствовались орудия труда, транспорт и т.д. Как можно было усовершенствовать камень, которым первобытный человек копал землю – очень просто присоединив к нему палку. Тоже происходило и в развитие техники. Рассмотрите рисунок «Простейшее соединение колеса и оси повозки». Из чего состоит соединение? КОЛЕСА, ОСИ ПОВОЗКИ, ЧЕКА, которая не дает колесу соскочить (опрос 2-3 человек). С развитием техники простейшие соединения деталей совершенствовались. Теперь они используются во многих механизмах. К примеру, ось и колесо повозки превратилась в заднюю подвеску автомобиля. Еще пример токарный станок, состоящий из 1-станины, 2-передняя бабка с коробкой скоростей, 3-задняя бабка, 4- коробка подач с ходовым валиком, 5 – суппорт с фартуком.
Чертеж такого изделия будет называться сборочным чертежом.
ОПРЕДЕЛЕНИЕ: СЧ – чертежи, содержащие изображения изделий, состоящие из нескольких деталей, и данные для их сборки (изготовления) и контроля.
В черчении часто приходится встречаться с изображениями типовых соединений – соединения, многократно встречающиеся в механизмах различных машин. Они значительно облегчают работу по конструированию.
ВИДЫ СОЕДИНЕНИЙ ДЕТАЛЕЙ
|
РАЗЪЕМНЫЕ
- соединения, которые можно разобрать, не разрушая деталей, их составляющих.
1. штифтовое
2. шпоночные
3. шпилечное
4. винтовое
5. болтовое
|
НЕРАЗЪЕМНЫЕ
- соединения, не разбирающиеся без повреждений.
1.сварочные
2. паяные
3. заклепочные
|
Для закрепления видов соединений выполните следующее задание: выпишите в один столбец названия неразъемных соединений, а в другой разъемных. И когда выполните - из букв разъемного соединения составьте слово, говорящее о том правильно ли вы сделали.
Выбор размеров и форм ряда деталей и соединений ограничен. Различные типы изделий сведены к определенному числу образцов-стандартов. Для чего это нужно в производстве и проектировании? (мнения учащихся) - для того чтобы облегчить выполнение чертежа. Стандарты определяют правила изображения, а эти правила в свою очередь предусматривают ряд упрощений.
Еще один большой плюс стандартизации – это ВЗАИМОЗАМЕНЯМОСТЬ деталей - соответствующие стандартам детали, могут заменять одна другую.
РЕЗЬБА
Многие детали имеют РЕЗЬБУ, которая служит для их соединения. Где мы можем встретить резьбу? (варианты детей - БОЛТЫ, ГАЙКИ, ВИНТЫ) С помощью резьбы осуществляют передачу движения.
Резьбу на чертежах изображают УСЛОВНО. Это значит, что мы ее не рисуем такой какой мы ее видим, а вычерчиваем упрощенно по правилам, установленными стандартами.
|
Условное изображение и обозначение резьбы на чертежах
|
|
С помощью резьбы производится свинчивание деталей либо их соединение с использованием специальных крепежных изделий (болт, винт, шпилька, гайка и т. д.). Соединение, осуществляемое с помощью резьбы, относится к резьбовым соединениям.

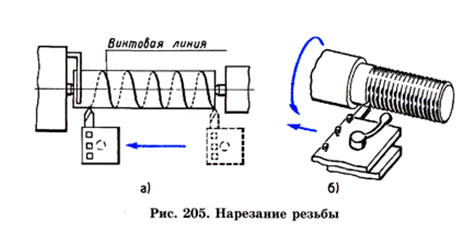

Резьба — это поверхность, образованная при винтовом движении плоского контура по цилиндрической (конической) поверхности.
Различают резьбы крепежные (для соединения деталей), крепежно-уплотнительные (для плотных соединений труб с помощью специальных деталей — муфт) и ходовые (для преобразования вращательного движения в поступательное и наоборот).
Резьба характеризуется различными параметрами, познакомимся с некоторыми из них.

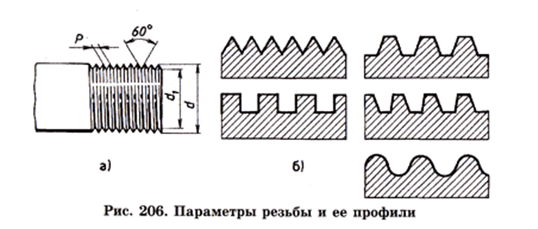

Наружный диаметр резьбы (d) — диаметр, измеряемый по выступам профиля резьбы на стержне или по впадинам в отверстии (рис. 206, а).
Внутренний диаметр резьбы (d1) — диаметр, измеренный по впадинам профиля резьбы на стержне или по выступам в отверстии (рис. 206, а).
Профиль резьбы — фигура сечения резьбы, получаемая в плоскости, проходящей через ось (рис. 206, б).
Шаг резьбы (р) — расстояние между соседними одноименными боковыми сторонами двух соседних витков резьбы (рис. 206, а).
Боковые стороны профиля — прямолинейные участки профиля, принадлежащие винтовым поверхностям.

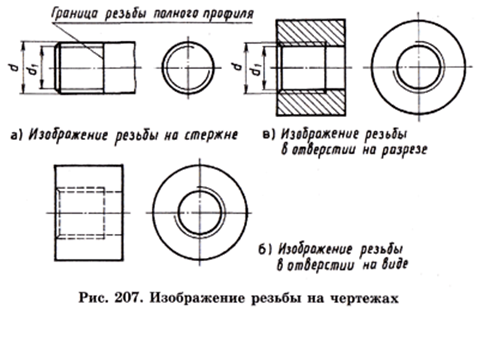

Независимо от того, какой профиль имеет резьба, на чертежах она изображется следующим образом (рис. 207).
Изображение резьбы на стержне.
На виде спереди и слева наружный диаметр резьбы показывают сплошной основной линией, а внутренний — сплошной тонкой (рис. 207, а). На виде слева не изображают фаску, чтобы иметь возможность нанести внутренний диаметр резьбы сплошной тонкой линией, разомкнутой на одну четверть диаметра окружности. Обратите внимание, что один конец дуги окружности не доводят до центровой приблизительно на 2 мм, а другой ее конец пересекает вторую центровую линию на такую же величину. Конец нарезанной части показывается сплошной основной линией.
Изображение резьбы в отверстии.
В отверстии на виде спереди наружный и внутренний диаметры резьбы показывают штриховыми линиями (рис. 207, б). На виде слева не показывают фаску, а наружный диаметр резьбы проводят сплошной тонкой линией, разомкнутой на одну четверть окружности. При этом один конец дуги не доводят, а другой пересекает центровую линию на одинаковую величину. Внутренний диаметр резьбы проводят сплошной основной линией. Границу резьбы показывают штриховой линией.
На разрезе резьбу в отверстии показывают следующим образом (рис. 207, в). Наружный диаметр проводят сплошной тонкой линией, а внутренний — сплошной основной. Границу резьбы показывают сплошной основной линией.
Каждая резьба имеет свое обозначение. Познакомимся с обозначением одной из них — метрической.
Обозначение метрической резьбы.

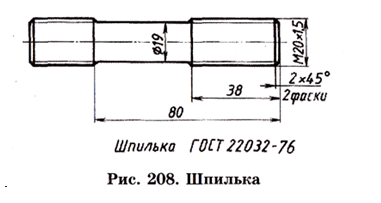

На чертежах метрическая резьба обозначается буквой М, после которой пишется величина наружного диаметра резьбы, например М20, далее может быть указан мелкий шаг резьбы, например М20х1,5. Если после величины наружного диаметра не указывается величина шага резьбы, то это означает, что резьба имеет крупный шаг. Величина шага резьбы выбирается по ГОСТу (рис. 208)
 .
Вопросы и задания
1. Что называется резьбой?
2. Какие виды соединений относятся к резьбовым?
3. Назовите основные параметры резьбы.
4. Как обозначается метрическая резьба на чертежах?

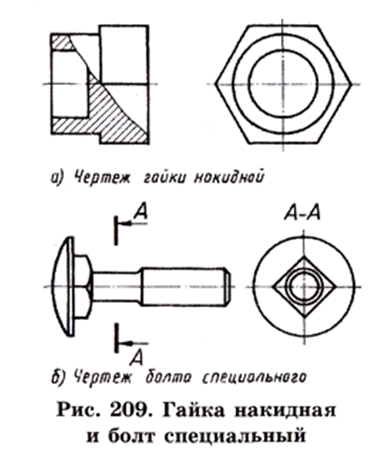

5. Дополните чертежи гайки накидной и болта специального изображением резьбы (рис. 209).
|
Итак, давайте рассмотрим пример изображения резьбы на шпильке и отверстии на главном виде и виде сбоку:
По наружному диаметру ее изображают сплошными толстыми линиями как на виде слева, так и на виде спереди, а по внутреннему – сплошной тонкой линией. При этом на виде слева по внутреннему диаметру резьбы проводят тонкой линей дугу, приблизительно равную3/4 окружности. Эта дуга может быть разомкнута в любом месте, Но не на центровых линиях. Внутренний диаметр резьбы при вычерчивании условно принимают равным 0,85 от наружного (d). Линия внутреннего диаметра пересекает линию границы фаски.
Изобразили, а как обозначить? Смотрим на слайд.

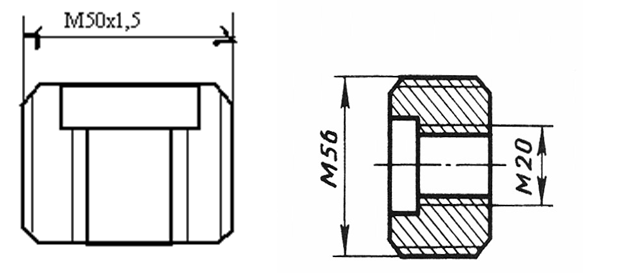

Наружный диаметр и шаг резьбы указывают на чертежах надписью. Эту надпись называют ОБОЗНАЧЕНИЕМ РЕЗЬБЫ. Например, надпись М50х1,5 обозначает – резьба метрическая, наружный диаметр 50мм, шаг 1,5 мм.
! Запомните, что выносные линии при обозначении резьбы нужно проводить от наружного, большего, диаметра!
Заключительная часть
Подведение итога.
Что вам понравилось на сегодняшнем уроке?
Что вас не устраивало на этом уроке (темп, объём и т. п. )?
Какие цели ставились вами на урок?
Добились ли вы поставленных целей?
Домашнее задание
n СТР.160 – 164
